어플라이드 머티어리얼즈가 새로운 전자빔 계측 시스템 ‘베리티SEM 10’을 발표했다.

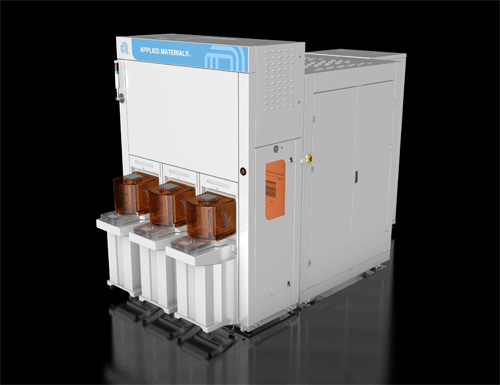

베리티SEM 10(VeritySEM 10)은 EUV(극자외선) 및 새롭게 부상하는 High-NA EUV 리소그래피 공정으로 패터닝된 반도체 디바이스 소자의 패턴 거리측정(CD)을 정밀하게 측정하도록 설계됐다.

반도체 제조사들은 리소그래피 스캐너가 마스크에서 포토레지스트로 패턴을 형성하면 CD-SEM(패턴 거리측정 주사전자현미경)을 사용해 이를 서브 나노미터 단위로 측정할 수 있다. 이 같은 계측은 리소그래피 공정 성능을 해당 스텝에서 지속적으로 보정함으로써 패턴이 웨이퍼로 식각되기 전 이에 대한 정확성을 보장해준다. 식각 후에도 설계 패턴과 웨이퍼 상 결과를 비교하기 위해 CD-SEM이 사용된다. 이런 방식으로 CD-SEM은 식각 공정 제어를 지원하고, 리소그래피와 식각 사이의 피드백 루프를 활성화함으로써 전체적인 공정 조율을 위한 상호 연관성 높은 데이터 세트를 엔지니어에게 제공한다.

반도체 디바이스 소자의 패턴 거리측정은 EUV, 특히 High-NA EUV 공정에서 포토레지스트 두께가 얇아지면서 점점 어려워지고 있다. 서브 나노미터의 정확한 계측을 제공하는 고분해능 이미지를 캡처하기 위해서는 CD-SEM이 극도로 얇은 포토레지스트가 점유한 좁은 공간에 얇은 전자빔을 정확하게 조사하는 기술이 요구된다.

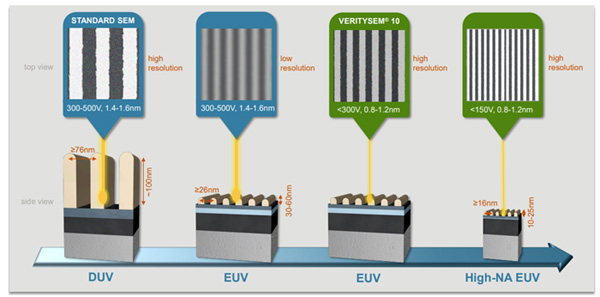

일반적으로 전자빔 에너지는 포토레지스트와 상호작용하며 조사되는 전자빔의 랜딩 에너지가 너무 높으면 포토레지스트가 수축돼 패턴 왜곡으로 오류가 발생한다. 따라서 기존 CD-SEM은 섬세한 High-NA 포토레지스트와 상호작용을 최소화하기 위해 얇은 포토레지스트에만 조사하는 낮은 랜딩 에너지를 이용하여야 하는데, 해상도의 한계로 인해 고분해능 이미지를 생성할 수 없다.

어플라이드의 새로운 베리티SEM 10 시스템은 낮은 랜딩 에너지로 기존 CD-SEM에 비해 2배 높은 분해능을 가능케 하는 독특한 아키텍처로 설계됐다. 이 제품은 30% 빠른 스캔 속도로 포토레지스트와 상호작용을 축소하고 처리량을 높인다. 베리티SEM 10 시스템의 업계 최고 분해능과 스캔 속도는 EUV, High-NA EUV 리소그래피 및 식각 공정에 대한 제어력을 높여준다. 따라서 반도체 제조사들은 공정 개발을 가속화하고 대량 생산 수율을 극대화할 수 있다.

반도체 제조사들은 게이트올어라운드(GAA) 로직 트랜지스터, 3D 낸드(NAND) 메모리를 포함한 3D 디자인의 패턴 거리측정 애플리케이션에 베리티SEM 10을 도입하고 뛰어난 후방산란전자(BSE) 이미징 기술로 심층 구조의 고분해능 이미징을 하는 데 활용하고 있다.

베리티 SEM 10은 GAA 칩의 여러 애플리케이션 가운데 트랜지스터 성능의 핵심인 선택적 에피택시 공정을 계측 및 식별하는 데 사용된다. 3D 낸드 메모리에 대해 광각 이미징과 높은 초점 심도를 제공, 3D 낸드 메모리의 모든 계단식 상호 연결 구조를 계측하고 식각 공정 레시피를 조정하는 데 도움을 준다.

베리티SEM 10은 지난 1년 동안 30개 이상의 시스템이 출하되며 주요 로직 및 메모리 반도체 고객사들 사이에서 높은 관심을 끌었다. 다수 고객이 GAA 트랜지스터의 대표적 개발 툴로 이 시스템을 선택했다. 또한 주요 3D 낸드 고객 모두가 베리티SEM 10을 대표적인 개발 및 프로세스 툴로, 많은 D램 고객이 대표적 프로세스 툴로 선택하고 있다.

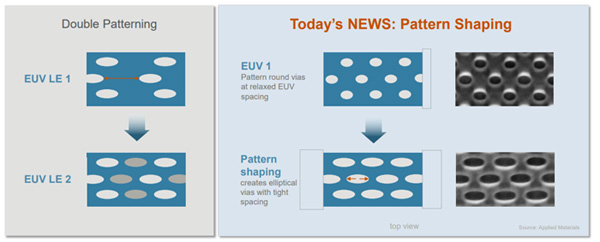

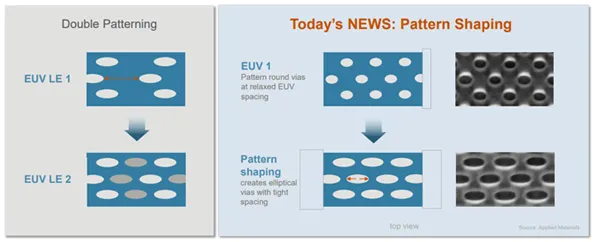

어플라이드 베리티SEM 10 시스템에 대한 자세한 정보 및 ‘New Ways to Shrink: Advanced Patterning Products Launch’ 행사 자료는 어플라이드 웹사이트에서 확인할 수 있다.
